1. Šķidruma kustība

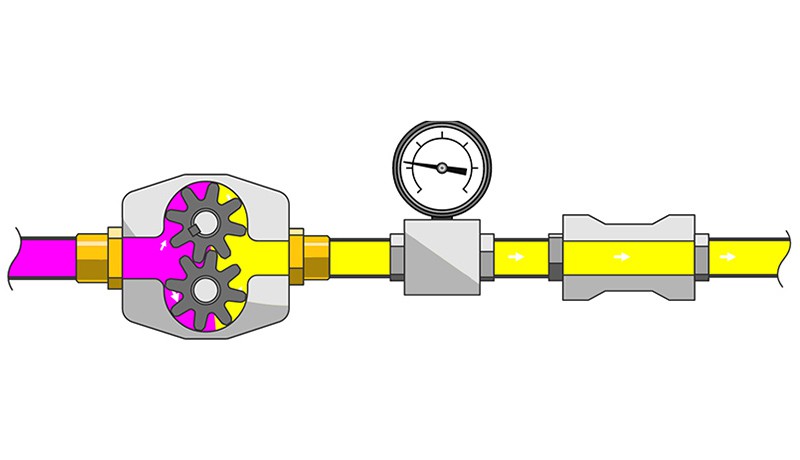

Plūsmas ātrums ir noteikta šķidruma tilpuma kustība noteiktā laika periodā. Plūsmas ātrumu parasti mēra galonos minūtē (gpm) vai litros minūtē (lpm), izmantojot plūsmas mērītāju.

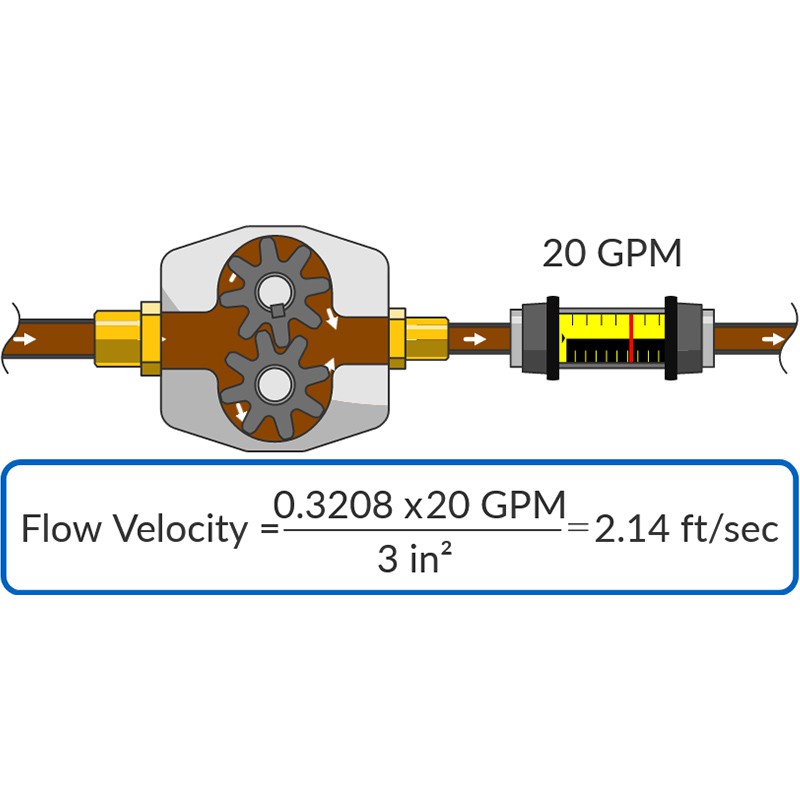

Plūsmas ātrums ir attālums, kādā noteikts šķidruma tilpums pārvietojas noteiktā laika periodā. Plūsmas ātrumu nemēra tieši, bet aprēķina, izmantojot plūsmas ātrumu un caurules šķērsgriezuma laukumu.
Plūsmas ātrums ir tieši atkarīgs no plūsmas ātruma un caurules izmēra. Ja mainām sūkņa plūsmas ātrumu, bet nemainīsim caurules izmēru, mēs varam mainīt šķidruma plūsmas ātrumu.
Ja we saglabājot sūkņa izmēru nemainīgu, bet mainot caurules izmēru, mēs iegūstam tādu pašu efektu.

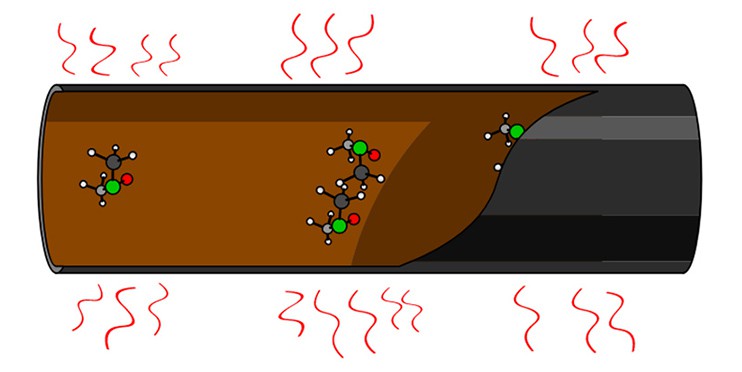

Palielinoties plūsmas ātrumam, palielinās arī siltums. Tas ir saistīts ar berzes ietekmi.
Berzi izraisa šķidruma molekulu berzes pret šļūteņu un cauruļu iekšējām virsmām.
2.Laminārā plūsma

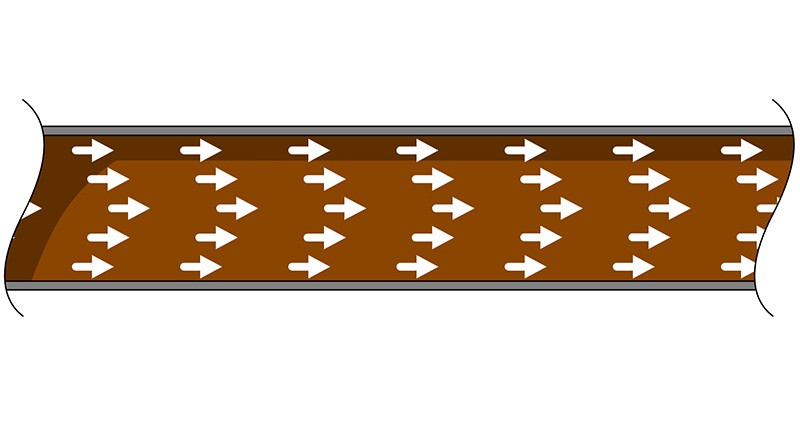

Mēs iedomājamies, ka šķidrumi plūst vienā masā, bet tā nav taisnība. Zemā ātrumā šķidrumi plūst dažādos paralēlos slāņos. Katrs no šiem slāņiem pārvietojas ar nedaudz atšķirīgu ātrumu. Šo stāvokli sauc par lamināro plūsmu.
3.Nemierīgs

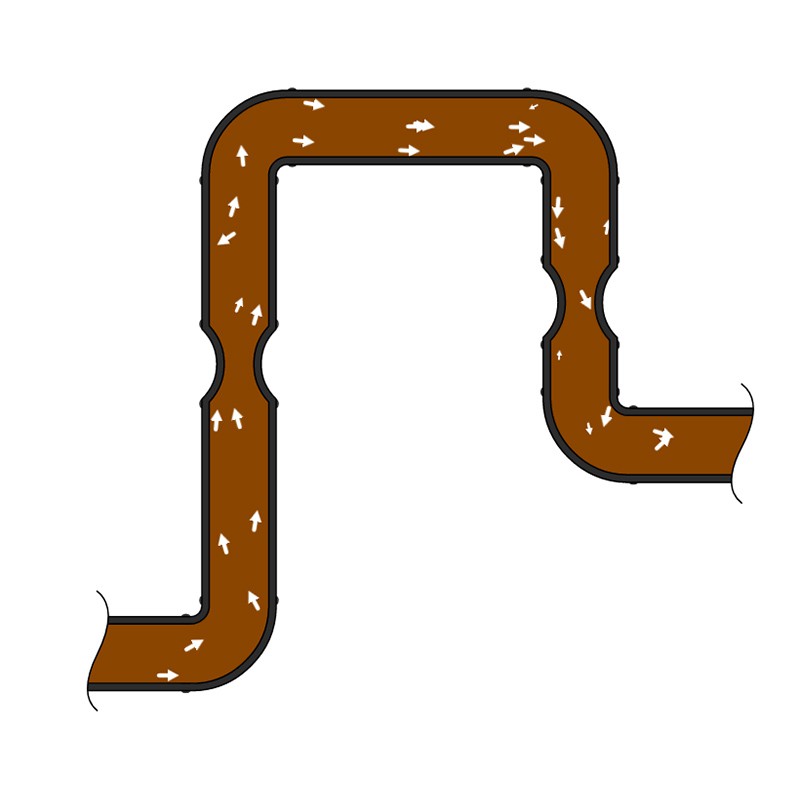

Palielinoties šķidruma ātrumam, nelielas nepilnības uz plūsmas vadītāja virsmas (šļūtenes vai caurules) traucē plūsmas ceļu. Tas rada haotisku stāvokli sakārtota lamināra slāņa vietā. Šī turbulence (berzes dēļ) izraisa siltuma palielināšanos.
Turbulence rodas visur, kur ir hidrauliskās sistēmas līkumi un ierobežojumi. Turot lielas šļūtenes un savienotājelementus, šī ietekme tiek samazināta līdz minimumam.
4. Paskāla princips
Paskāla princips nosaka, ka jebkurš spiediens, kas tiek piemērots ierobežotam šķidrumam, tiek pārnests ar vienādu spēku visos virzienos.
Bet tas ir tikai gadījumā, ja šķidrums atrodas slēgtā traukā.
5.Spiediens
Spiedienu rada pretestība šķidruma plūsmai, ko sauc par dinamisko spiedienu, vai gravitācijas ietekmētā objekta potenciālā enerģija, ko sauc par statisko spiedienu.

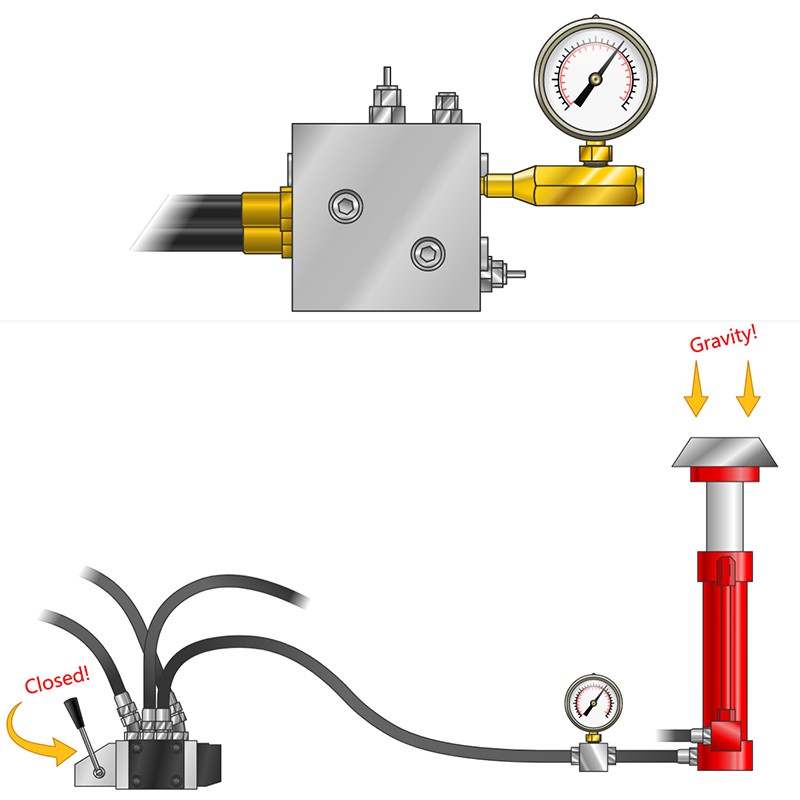

Statiskais spiediens rodas, kad šķidrums vēlas plūst, bet nevar. Gravitācija mēģina nospiest cilindra stieni uz leju, bet, tā kā vārsts ir aizvērts, šķidrums cilindrā nevar izplūst. Spēkam nospiežot cilindra stieni uz leju, notvertais šķidrums iegūst enerģiju. Šī enerģija ir spiediena vērtība, kas parādīta manometrā.
No otras puses, dinamiskais spiediens ir saistīts ar šķidruma kinētisko enerģiju.
Tāpēc, palielinoties plūsmas pretestībai, palielinās arī spiediens.

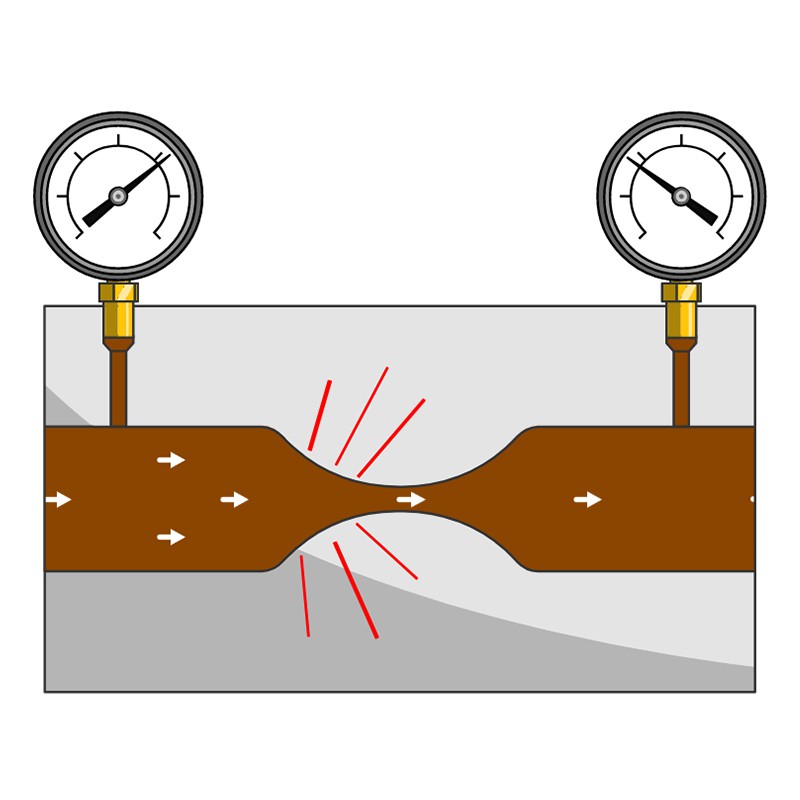

Šķidrumam plūstot cauri ierobežojumam, enerģijas pārveidošanas dēļ spiediens pazeminās (berze rada siltumu).
6. Bernulli princips
Tā kā sistēmas kopējai enerģijai ir jāpaliek nemainīgai, Bernulli princips nosaka, ka, ja kinētiskā enerģija (šķidruma ātrums) samazinās, potenciālajai enerģijai (spiedienam) ir proporcionāli jāpalielinās.
7. Virsmas laukums

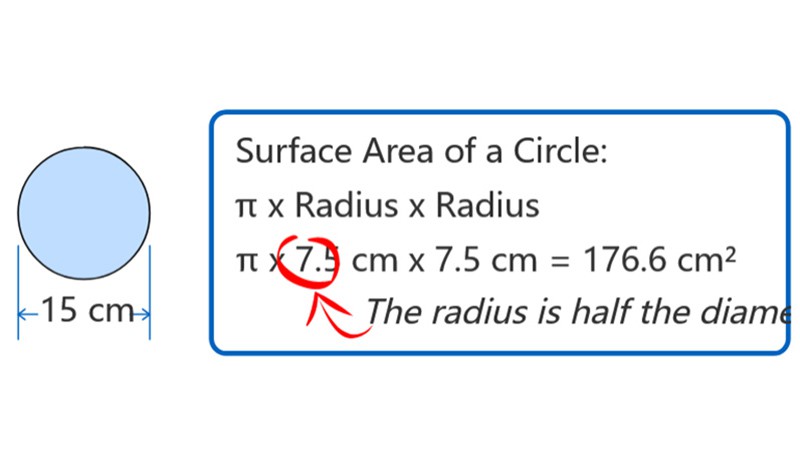

Virsmas laukums ir cieta objekta kopējais atklātais laukums.
Hidrauliskajās sistēmās mēs koncentrējamies uz to komponentu virsmas laukumu, kas mijiedarbojas ar šķidrumu. Komponenta virsmas laukumam var būt liela ietekme uz sistēmas darbību!

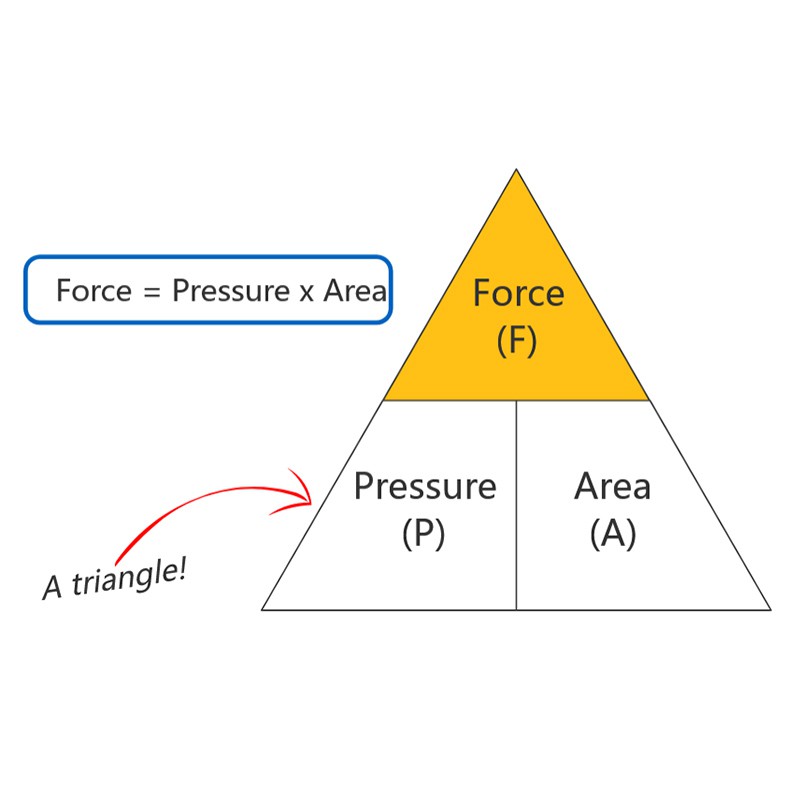

8.FPA trīsstūris
Pastāv tieša matemātiska sakarība starp spēku, ko var pārnest hidrauliskā sistēma, spiedienu sistēmā un darbināmo komponentu virsmas laukumu.
Šīs attiecības bieži attēlo FPA trīsstūris.
Ja mēs zinām spiedienu un virzuļa virsmas laukumu, mēs varam aprēķināt spēku.
Ja mēs zinām nepieciešamo spēku un pieejamo spiedienu, mēs varam aprēķināt nepieciešamo virzuļa virsmas laukumu.
Alternatīvi, ja mēs zinām virzuļa spēku un virsmas laukumu, mēs varam aprēķināt spiedienu.

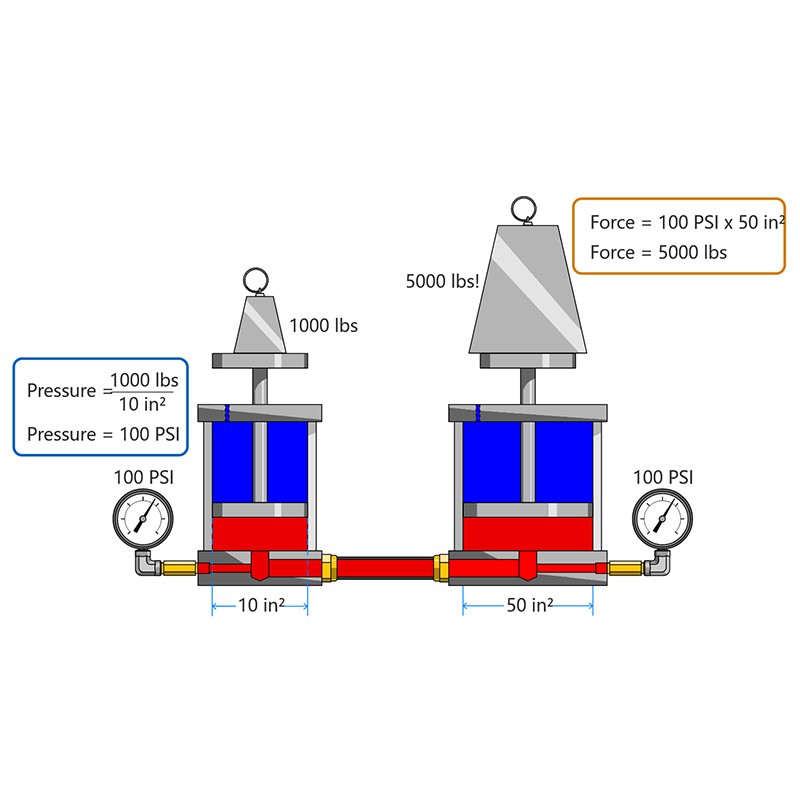

9. Spēka pastiprināšana
Izmantojot mazāku virsmas laukumu kreisajā cilindrā, mēs varam palielināt spēku uz labo cilindru.

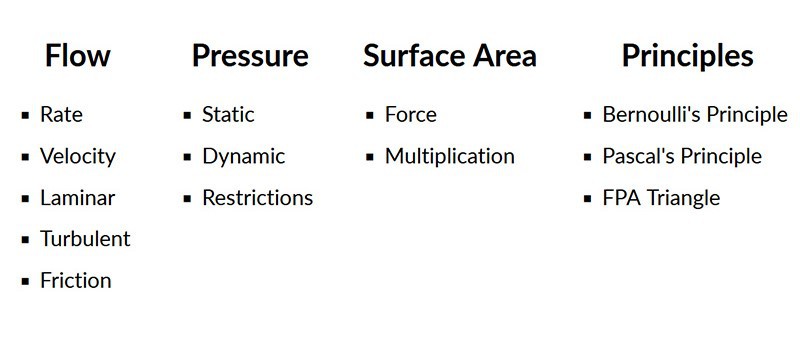

10. Pamatzināšanu jēdzieni
Kāuzzināsiet vairāk par hidrauliskajām sistēmām un dizainu, šie jēdzieni turpinās parādīties. Rezumējot, hidraulika saskaras ar šiem ļoti pamatzināšanu jēdzieniem.
Šķidruma kustība:Plūsma, ātrums, laminārā plūsma, turbulence/turbulence, berze
Spiediens:Statiskais spiediens, dinamiskais spiediens, droseles zudums (ierobežojumi)
Virsmas laukums: Spēks, spēka reizināšana
Pamatprincipi: Bernulli princips, Paskāla princips, FPA trīsstūris.
